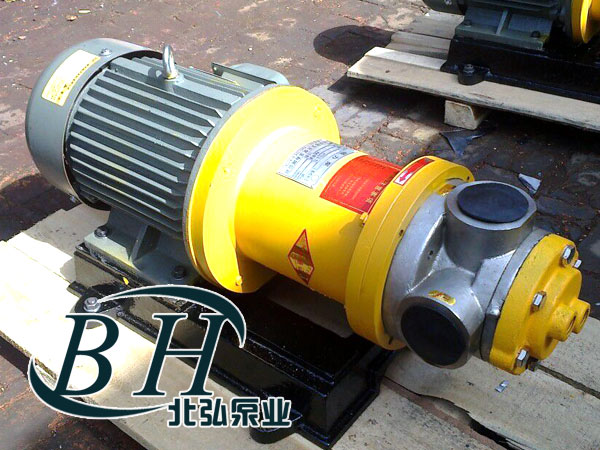

高粘度磁力驅動齒輪泵是根據石油、化工、涂料、油脂、染料、食品等行業的需求，研制開發的新型容積式泵，由于該產品可選用不同的材質和其獨特的結構，因此廣泛應用于不同性質、不同粘度的介質輸送。適于輸送不含顆粒的有毒有害、易燃易爆、強腐蝕性和貴重的液體。

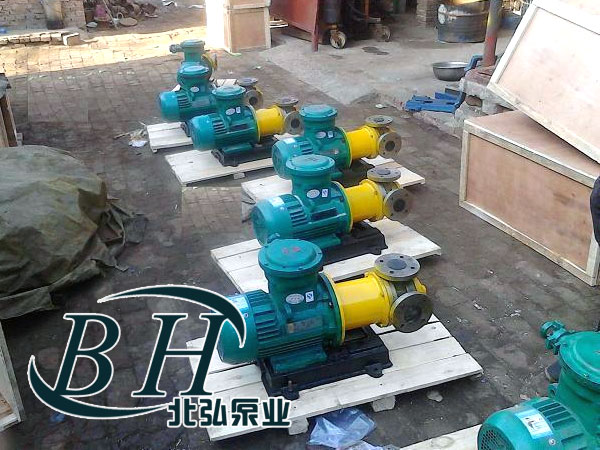

高粘度泵磁力泵，磁力驅動高粘度泵，不銹鋼磁力高粘度泵廣泛應用于各種高粘度樹脂、聚合物等場合。磁力驅動、零泄漏，安全可靠,終身無泄漏。 國內知名家高粘度泵生產單位，在借鑒的威肯泵的基礎之上進行工藝改造而成。具有流量大、脈動低、效率高、壽命長、輸送范圍廣等特點。是聚酯、聚醚、瀝青、,糖蜜,、塑膠等行業的優良產品。
NYP不銹鋼高粘度磁力泵產品說明:
特別適用高粘度稠度介質的輸送,廣泛應用于各種流體的輸送行業,尤其對于處理粘度變化較大,范圍較寬的流體輸送.
有普通鑄鐵材質和不銹鋼材質兩種.

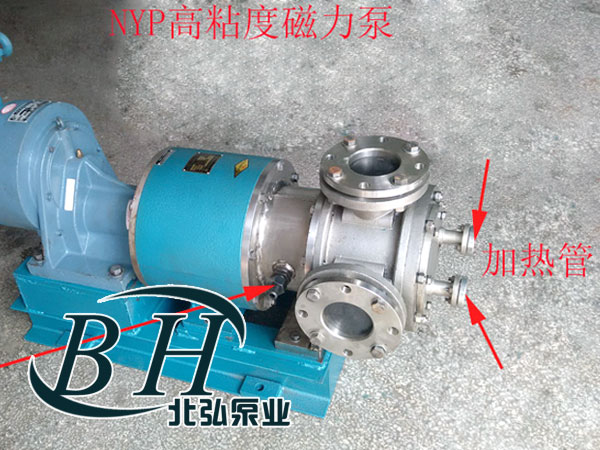

泵頭部,泵殼體,密封腔部分均可以帶保溫夾套,根據實際需要選擇需要保溫的位置.
夾套與泵體鑄造成一體,保溫效果良好,能夠避免焊接夾套產生的各種問題.
需加熱時:通過熱蒸汽,導熱油等各種熱媒通入夾套腔即可進行保溫.
需冷卻時:通過各種冷卻液,可以保持泵體的恒溫.
間隙可調:泵可以根據粘度的需要,無需拆泵即可調節齒輪間隙,達到泵在不同黏度下的工藝要求,整體軸承箱第二大優勢就是,只需轉動軸承箱即可實現間隙的調整,操作簡單,不需拆卸泵的任何部件.
外轉子帶動內轉子同向轉動,磨損小,使用壽命長.
NYP磁力高粘度泵參數表
| 型號 | 流量 | 壓力 Mpa | 吸入及排出管口徑 | 必須汽蝕余量m | 效率 % | 減速方式 | ||||
m3/h | L/min | 功率 KW | 轉速 r/min | 減速機 | ||||||
| NYP3/1.0 | 2 | 33.3 | 1.0 | Rp11/2 | 5 | 45 | 3 | 587 | YCJ71 | |
NYP10/1.0 | 6 | 100 | 1.3 | Rp2 | 45 | 7.5 | 228 | YCJ112 | ||
| 8 | 133.3 | 1.0 | Rp2 | 45 | 7.5 | 303 | YCJ100 | |||
| 10 | 166.7 | Rp2 | 51 | 7.5 | 357 | YCJ100 | ||||
| 12 | 200 | Rp2 | 54 | 7.5 | 475 | YCJ100 | ||||
NYP30/1.0 | 18 | 300 | ￠80 | 54 | 15 | 305 | YCJ112 | |||
| 22 | 366.7 | ￠80 | 58 | 15 | 359 | YCJ112 | ||||
| 28 | 466.7 | ￠80 | 65 | 15 | 479 | YCJ112 | ||||
| NYP50/1.0 | 50 | 833.3 | ￠150 | 52 | 37 | 128 | YCJ315 | |||
| 80 | 1333.3 | ￠150 | 58 | 45 | 208 | YCJ355 | ||||
| 100 | 1666.6 | ￠150 | 65 | 55 | 253 | YCJ355 | ||||
| NYP3/1.0 | 1.5 | 25 | Rp11/2 | 43 | 3 | 480 | 皮帶輪傳動 | |||
| 2 | 33.3 | Rp11/2 | 43 | 3 | 640 | |||||
| NYP10/1.0 | 8 | 133.3 | Rp2 | 43 | 7.5 | 303 | ||||
| 10 | 166.7 | Rp2 | 49 | 7.5 | 357 | |||||
| 12 | 200 | Rp2 | 51 | 7.5 | 475 | |||||
| NYP3/1.0 | 3 | 50 | 1 | Rp11/2 | 55 | 3 | 960 | Y132S-6 | 與電機直聯 | |
密封方式:磁力密封 | ||||||||||
