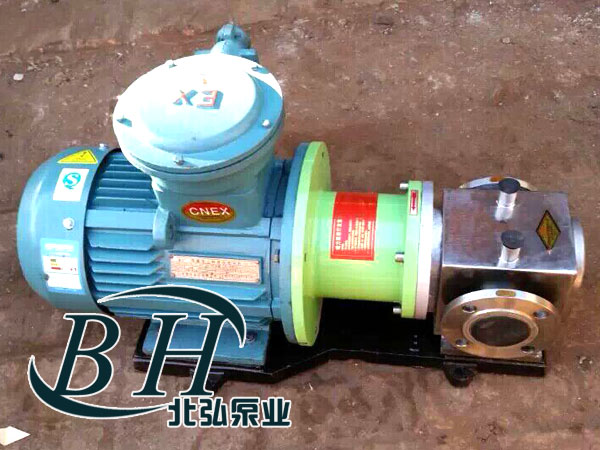

磁力保溫齒輪泵
發布日期：2018-11-24
磁力保溫齒輪泵(磁力圓弧齒輪保溫泵)是在普通保溫齒輪泵基礎上密封改為磁聯，零泄漏、結構緊湊、體積小、噪音低、外形美觀、運行可靠、使用縱方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則更為理想。
磁力保溫齒輪泵的齒輪可以采用漸開線齒輪與圓弧齒輪兩種形式。
磁力保溫齒輪泵使用注意事項：
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時 所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、 被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。金屬泵的使用溫度100度-300度，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。
磁力保溫齒輪泵結構特點：
全密封，無泄露
泵內所有運轉部件利用輸送介質潤滑
設有安全閥超載保護
由于磁力齒輪泵泵軸、內磁轉子被泵體、隔離套完全封閉，從而解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患。
磁力保溫齒輪泵性能參數表
| 型號 | 口徑mm | 流量 | 吸入壓力Mpa | 工作壓力Mpa | 電動機 | ||
| L/min | m3/h | 功率KW | 機座號 | ||||
| 25BWCLB-33/0.6 | 25 | 33 | 2 | -0.03 | 0.6 | 1.5 | Y100L-6 |
| 25BWCLB-50/0.6 | 25 | 50 | 3 | -0.03 | 0.6 | 2.2 | Y100L-4 |
| 40BWCLB-80/0.6 | 40 | 80 | 5 | -0.03 | 0.6 | 4.0 | 132M-6 |
| 40BWCLB-125/0.6 | 40 | 125 | 8 | -0.03 | 0.6 | 5.5 | 132S-4 |
| 50BWCLB-125/0.6 | 50 | 125 | 10 | -0.03 | 0.6 | 4.0 | 132M-6 |
| 50BWCLB-200/0.6 | 50 | 200 | 12 | -0.03 | 0.6 | 5.5 | 132S-4 |
| 80BWCLB-300/0.6 | 80 | 300 | 18 | -0.03 | 0.6 | 7.5 | 160M-6 |
| 80BWCLB-300/0.6 | 80 | 300 | 18 | -0.03 | 0.6 | 5.5 | 132M-6 |
| 80BWCLB-480/0.6 | 80 | 480 | 25 | -0.03 | 0.6 | 7.5 | 132M-4 |
| 80BWCLB-480/0.6 | 80 | 480 | 29 | -0.03 | 0.6 | 11 | 160M-4 |
| 100BWCLB-630/0.6 | 100 | 630 | 38 | -0.03 | 0.6 | 11 | 160L-6 |
| 100BWCLB-960/0.6 | 100 | 960 | 58 | -0.03 | 0.6 | 22 | 180M-4 |
| 150BWCLB-1200/0.6 | 120 | 960 | 72 | -0.03 | 0.6 | 37 | 280S-6 |
